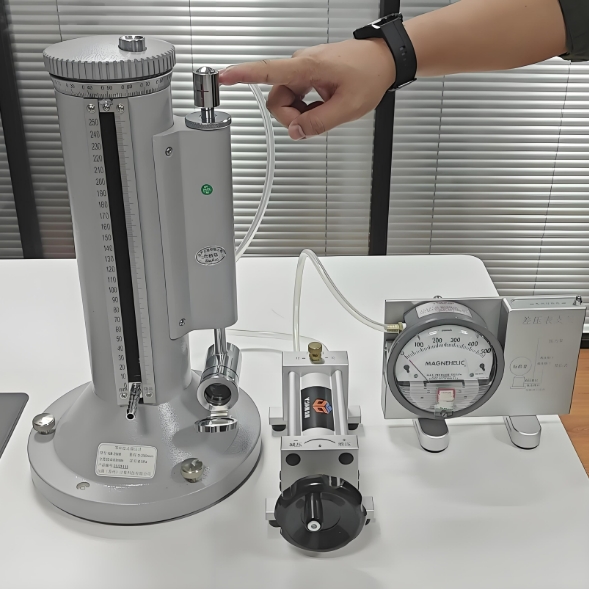

微測壓測試方法的核心在于利用光電記錄系統來監測控制流體液位的壓力變化,微測壓測試方法基于液體微壓計,其測試方案包括腔室,微量壓力計,閥門,電源通信等,通過這些組件來確保測試過程的精確控制。
在這種設計中,寬容器承受較大壓力,而較窄的傾斜玻璃管承受較小壓力。壓力差通過容器和管中的液位差來測定。在現代太赫茲型微壓計中,測量管的直徑為3至4毫米,傾角為5至25度,長度可達300毫米,使用的對照液為醇。
真空測試應用
被測產品放置:將受控物品放入腔室中,參考物品放置在另一個腔室中。
初始壓力平衡:打開閥門,從腔室中抽出空氣,使兩個腔中的壓力相等,然后關閉閥門。
泄漏檢測:如果被測產品發生泄漏,空氣會滲透到產品和腔室之間的空間,導致腔內壓力增加,液體開始在微壓計管中向上移動。
大氣壓力測試方案
在另一種測試方案中,大氣壓力始終保持在腔室中:
連接超壓源:使用閥門將產品連接到超壓源。
壓力建立與檢測:在閥門打開的情況下建立產品中的壓力,然后交替關閉閥門。如果產品泄漏,腔室中的壓力會增加。該方案特別適用于真空測試,能夠有效檢測產品的微小泄漏。
微壓計和差壓計設計簡單,靈敏度高,并允許使用光電轉換器自動測量微小壓力變化。通過調整光電換能器的位置,可以將測試的靈敏度控制在10??至10??立方米之間。光敏電阻或光電二極管常用作光電轉換器。
